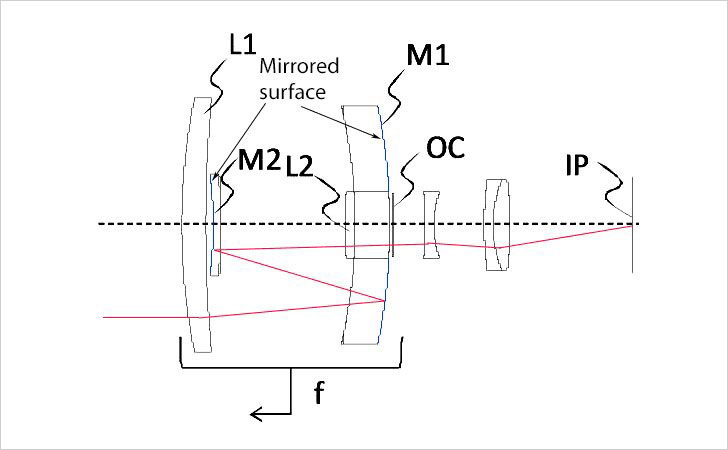

Диаграма прохождения света через новый патентованный катадиоптрический объектив Canon показывает как зеркала помогают “складывать” световой путь, что позволяет уменьшить размер объектива.
Новый патент Canon уже успел удивить многих любителей фотографии. В патенте описан объектив 400мм F5.6, который может быть и не удостоился бы особого внимания, если бы он не был катадиоптрическим (данные объективы также известны как “зеркальные”).
Катадиоптрические объективы “вышли из моды” много лет назад, но в свое время это была доступная и компактная альтернатива стандартным длинным телефото объективам. Оптическая схема таких объективов использует зеркала для того, чтобы “сложить” оптический путь и увеличить изображение, позволяя уменьшить размер объектива.

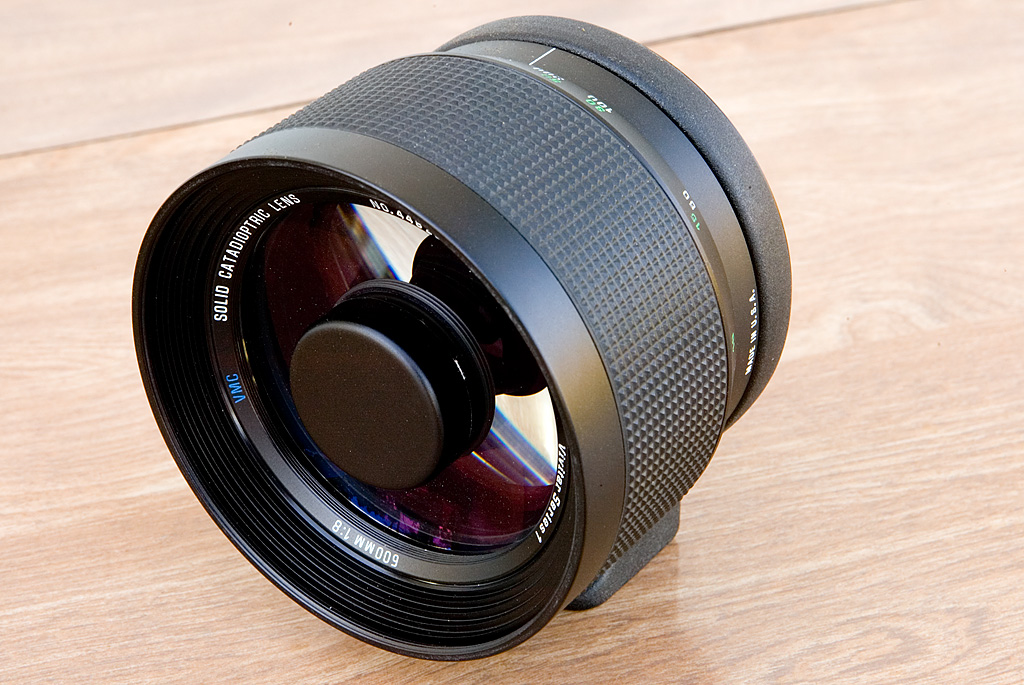

К примеру, катадиоптрический объектив Vivitar Series 1 600мм F8:
Другие преимущества такого устройства заключаются в удалении хроматических и внеосевых аббераций. Но, естественно, присутствуют и свои недостатки.
Есть две основные проблемы: обе из них вызваны центральными зеркалами, которые создают препятствие в середине объектива.
Первая из них заключается в том, что с ними невозможно использовать стандартную апертурную диафрагму, которую патент Canon, по-видимому, “решает”, используя “электрохромный” фильтр с переменной плотностью для “остановки объектива”, хотя это, очевидно, не будет иметь эффекта на глубину резкости.
Второй проблемой является боке “в виде пончика”, которое создают катадиоптрические объективы:
Пример боке “в виде пончика” | Фото - Hustvedt (CC BY-SA 2.0)
В конце концов, кажется, производители (или потребители) решили, что недостатки катадиоптрических линз не стоят пользы от ультракомпактного дизайна. Но поскольку все больше и больше фотографов стремятся облегчить используемое оборудование, возможно, Canon видит возможность вернуть “зеркальные объективы” на рынок.
